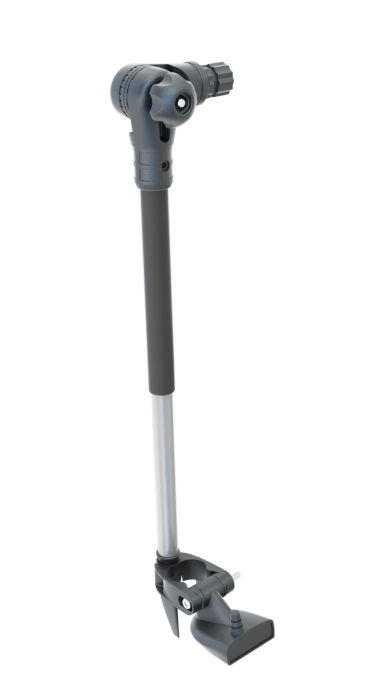

Телескопічний тримач датчика ехолота (трансдьюсера) BORIKA FASTen Ft500 (01.04.008.01.04)

Ця телескопічна модель підходить для фіксації трансдьюсерів (датчиків ехолота) на транці надувних моторних човнів та вздовж борту інших човнів, риболовних каяків тa надувних плотиків (belly boats). Конструкція дозволяє регулювати глибину занурення датчика: від 30 до 50 см. У складеному положенні тримач займає приблизно стільки ж місця, як і найкомпактніша модель Ft300. Підходить для встановлення трансдьюсерів Lowrance, Raymarine, Garmin, Humminbird та інших виробників. Тримач має розсувну систему кріплення датчика, яка підходить для більшості популярних моделей трансдьюсерів. Два поворотні кронштейни та комплект радіусних шайб дозволяють регулювати ширину охоплення, а додаткові жорсткі плавці забезпечують захист від механічних пошкоджень. Однією з особливостей конструкції є підпружинене шліцьове з’єднання, оснащене системою відкидання датчика при зіткненні з підводною перешкодою. Така система діє, коли ручка-гайка, що скріплює з’єднання, ослаблена. Користувач самостійно регулює жорсткість з’єднання: закручуванням гайки датчик нерухомо фіксується під водою. Коли датчик не використовується, його можна легко зафіксувати піднятим. Дрібний крок нахилу (7, 5° - за рахунок використання у збірці регулювальних шайб моделі Dp230) дозволяє гнучко регулювати положення закріпленого обладнання. Адаптер тримача сумісний з усіма монтажними системами BORIKA FASTen®, а використовуючи перехідні адаптери, його також можна поєднувати із системами SCOTTY®, RAM®, RAILBLAZA®, YakAttack® тощо. Ексцентрикові труби виготовлені з алюмінієвого сплаву, вкритого анодним шаром. На зовнішній частині верхнього фрагмента труби - захисне порошкове покриття. Це забезпечує максимальний захист металу від корозії та впливу зовнішнього середовища.

Призначення

Призначений для встановлення трансдьюсера на відстані від 309 мм до 514 мм від місця монтажу на транці. Конструкція складається з кріплення для датчика (до якого входять 2 поворотні кронштейни та радіусні шайби), 2-х телескопічних труб (Ø 20, 4 мм, L - 240 мм; та Ø 16, 2, L - 220 мм), адаптера у формі 12-кутної зірки, та підпружиненого з’єднання з кроком шліців 27, 7°, укомплектованого перехідними шайбами 7, 5° та гвинтом M5*50 DIN 912. Положення нахилу та жорсткість з’єднання фіксується за допомогою шестигранної ручки зі вставленою гайкою M5 DIN 934. До збірки також входить кріплення: гвинти M6*30 та M5*40 DIN 912, гайки M5 DIN 985 та M6 DIN 985. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Шайби кріплення для датчика - з поліуретану. Труба - з алюмінієвого сплаву, вкрита анодним шаром, кріплення - з нержавіючої сталі марки А2 (крім латунної гайки M5 DIN 934).

Поради щодо монтажу та експлуатації

Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, анодований алюміній, нержавіюча сталь марки А2, латунь.

Комплектація: тримач Ft500.
