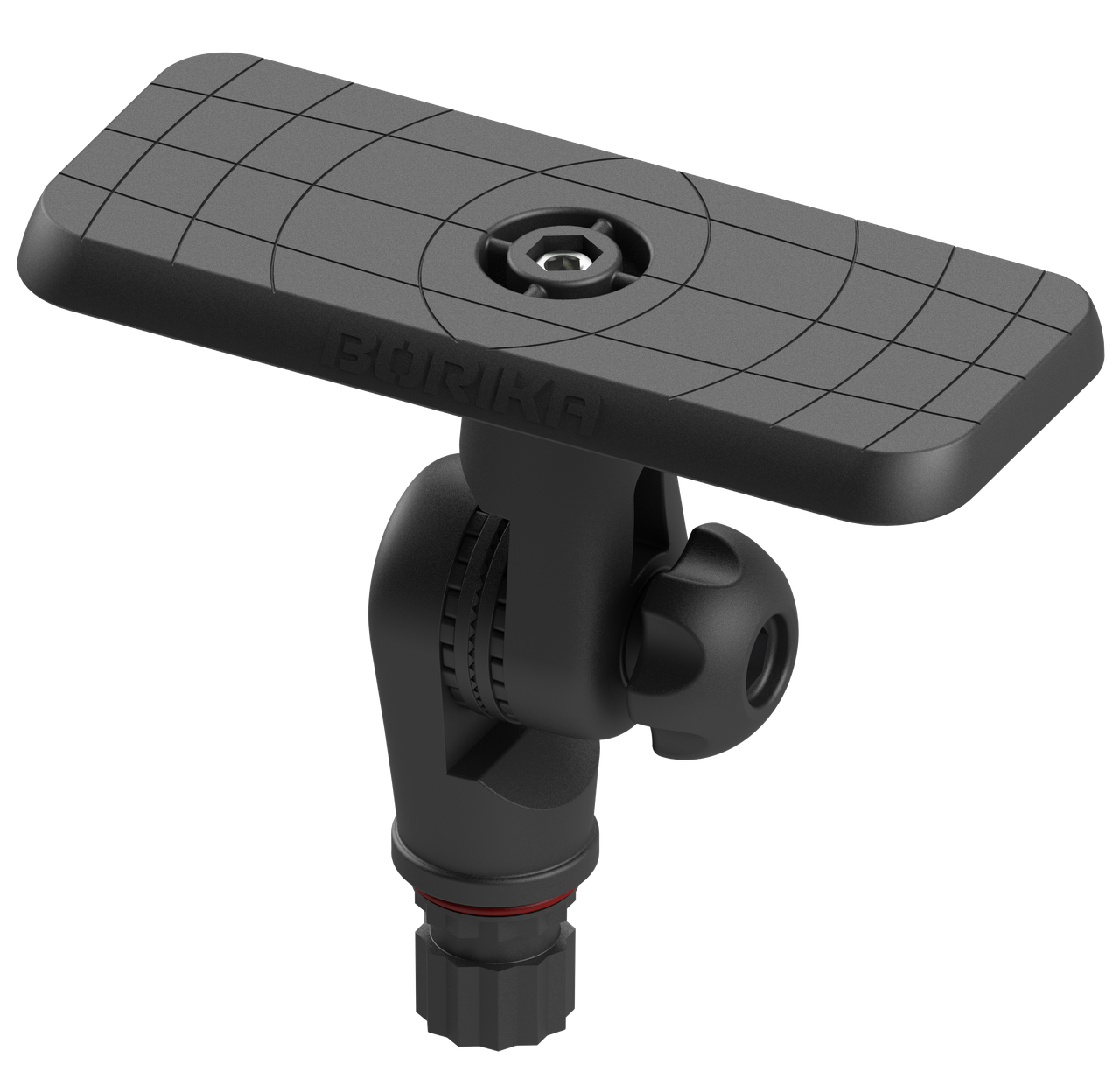

Поворотно-нахильна платформа для ехолота BORIKA FASTen SSt223 чорна для монітора 7-9" (01.04.004.01.01)

Ця платформа підходить для будь-яких плавзасобів і розрахована на кріплення ехолотів Garmin, Lowrance, Raymarine та Humminbird з діагоналлю монітора від 7″ до 9″. Адаптер платформи сумісний із усіма монтажними системами та замками BORIKA FASTen® (FMb, FMp224, FMa, Fs218, замками на подовжувачах, встановленими на таргах системами і т. д. ). На зворотному боці платформи ущільненнями позначені точки, які збігаються зі штатними кріпильними отворами обладнання популярних моделей. Конструкція продумана таким чином, щоб платформу разом зі встановленим обладнанням можна було обертати на 360° навколо осі адаптера. Нахил платформи регулюється із кроком 7. 5°. Товщина стінки платформи - 3 мм. Пластикові деталі виготовлені з армованого скловолокном поліаміду, що забезпечує високу міцність, надійність та необхідну жорсткість конструкції.

Призначення

Призначена для встановлення ехолотів та іншого обладнання, відстань між кріпильними отворами якого не перевищує 150 мм. Площа платформи - 164 х 68 мм, товщина стінки - 3 мм. З’єднана з поворотно-нахильним адаптером за допомогою гвинта M6*30 DIN 912 та гайки M6 DIN 985. Конструкція дозволяє обертати платформу навколо осі на 360°. Нахильне з’єднання зі шліцами 27, 7° укомплектоване регулювальними шайбами зі шліцами 7, 5° моделі Dp230. Нахил регулюється та фіксується за допомогою болта M6*55 DIN 933 та пластикової ручки зі вставленою гайкою M6 DIN 934. Зовнішні шліци адаптера - 30°. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Кріплення - із нержавіючої сталі А2 (крім латунної гайки M6 DIN 934).

Поради щодо монтажу та експлуатації

Ця платформа підходить для будь-яких плавзасобів і розрахована на кріплення ехолотів Garmin, Lowrance, Raymarine та Humminbird з діагоналлю монітора від 7″ до 9″. Адаптер платформи сумісний із усіма монтажними системами та замками BORIKA FASTen® (FMb, FMp224, FMa, Fs218, замками на подовжувачах, встановленими на таргах системами і т. д. ). На зворотному боці платформи ущільненнями позначені точки, які збігаються зі штатними кріпильними отворами обладнання популярних моделей. Конструкція продумана таким чином, щоб платформу разом зі встановленим обладнанням можна було обертати на 360° навколо осі адаптера. Нахил платформи регулюється із кроком 7. 5°. Товщина стінки платформи - 3 мм. Пластикові деталі виготовлені з армованого скловолокном поліаміду, що забезпечує високу міцність, надійність та необхідну жорсткість конструкції.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, ПВХ, нержавіюча сталь марки А2, латунь.

Комплектація: платформа SSt223.
