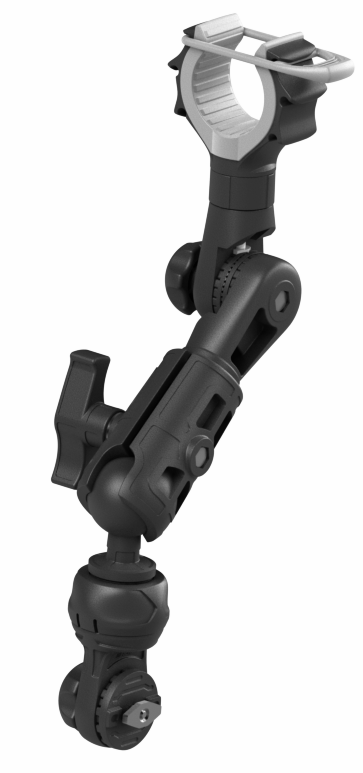

Тримач ноги носового елетромотора BORIKA FASTen FRh101 чорно-сірий d до 50 мм (01.13.014.01.01)

Призначений для фіксації ноги електроякорів з діаметром труби до 50 мм. Конструкція може бути встановлена на горизонтально направленому профілі з Т-пазом, монтаж не вимагає додаткових інструментів і обладнання. Кронштейн, в якому фіксується нога електроякоря, усередині вкритий поліуретаном і регулюється за шириною охоплення. На зовнішній частині є еластичні виступи для фіксації еластичного притискача. Кронштейн можна повністю обертати навколо осі. Також у конструкції передбачене кульове з‘єднання, яке дозволяє обертати тримач навколо сфери на 360° і фіксувати його в обраному положенні затягуванням ручки-гайки.

Призначення

Призначений для фіксації ноги електроякоря з діаметром до 50 мм. До збірки входить тримач моделі Rh101, адаптер SBa038 та замок із бічним Т-болтом моделі Fs223. Конструкція тримача складається з корпусу з еластичним притискачем та зовнішніми виступами для його фіксації, з’єднаного з поворотно-нахильним адаптером гвинтом M6*40 DIN 912 та гайкою M6 DIN 985, шліцьового з’єднання, укомплектованого пружиною та шайбами моделі Dp230, та адаптера у формі 12-кутної зірки. Положення нахилу фіксується за допомогою шестигранної ручки із вставленою гайкою M6 DIN 934 та болта M6*55 DIN 933. Зовнішні шліци тримача зафіксовані в муфті адаптера SBa038. Уся конструкція фіксується в замку Fs223 і може встановлюватися на профілях катерів, оснащених Т-пазом. Пластикові деталі виготовлені з армованого скловолокном поліаміду, притискач, прокладка на внутрішній частині корпусу та покриття сфери Ab038 - з поліуретану. Кріплення - з нержавіючої сталі марки А2 (крім латунної гайки M6 DIN 934).

Поради щодо монтажу та експлуатації

Для встановлення системи на профілі з T-пазом вставте Т-подібний болт замка Fs223 в паз, перемістіть його вздовж профіля та зафіксуйте у вибраній точці, затягнувши гайку. Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, поліуретан, нержавіюча сталь марки А2, латунь.

Комплектація: тримач FRh101.
