Опис моделей регуляторів трансд'юсерів лунотів

Цей пристрій призначений для підіймання/опускання та регулювання коректного кута нахилу трансд'юсера лунота. Це необхідно для точного зображення даних ехолокації у випадках різного диференту човна на корму або на її ніс. Для правильного зображення даних трансд'юсер має бути суто паралельно до водної гладі (горизонту). У такий спосіб рекомендують встановлювати свої трансд'юсери практично всі виробники ехолокаційного обладнання. У цьому разі відбитий сигнал, отриманий ним, буде найприправніше відтворювати інформацію на екрані вашого пристрою!

На малюнку вище представлені варіанти кутів нахилу трансдюсера, а також варіанти відмальовування риби на екрані лунота. Верхні дві картинки показують неправильне положення трансдюсера, таке положення датчика можливе або в разі неправильного початкового встановлення, або в разі наявності поздовжнього диферента на корму або на ніс човна (чащі — на корму). Тільки в разі, коли датчик розміщений строго паралельно до горизонту, інформація на екрані вашого лунота зображається чітко й без спотворень (нижня картинка). Але аналогічна ситуація відбувається і з рисуванням дна водойми. У разі неправильного положення датчика трансдьюсера реальна картина дуже сильно спотворюється на екрані вашого пристрою. Тому дуже важливо домогтися правильного кута нахилу трансд'юсера!

Човен залежно від кількості пасажирів, розміщеного на ньому вантажу, а також його ваги та місця розміщення, піддається поздовжньому осьовому крену (тангаж), який так само може бути спрямований як у носову частину, так і в кормову частину човна. Унаслідок чого штатно встановлений датчик у різних ситуаціях не завжди зображає інформацію коректно.

Наш пристрій спрямований саме на те, щоб мати можливість віддаленого електронного прецизійного регулювання кута нахилу трандюсера.

Під час тривалих швидкісних переходів, а також під час  Стоянки човна або в разі встановлення човна на лафет, ви можете підняти трансд'юсер на максимальну висоту практично паралельно кормі човна та в такий спосіб прибрати непотрібний опір датчика лунота об воду, запобігти обростанню трансд'юсера водоростями під час стоянки, а також запобігти поломці датчика під час зіткнення з водними перешкодами або дном водойми під час підходядження човна кормом до берега та на мілководді.

Також підйом датчика трансд'юсера дуже важливий у момент навантаження та подальшого транспортування човна на лафеті. Для цього ви натискаєте клавішу зі стрілочкою вгору на виносній кнопці або на панелі керування  і датчик автоматично підніметься вгору до кінцевого положення.

Ми сподіваємося, що за допомогою цього пристрою рибалки й шанувальники активного відпочинку на воді зможуть підвищити якість своїх риболовель, а також безпеку на воді, завдяки чіткій інформації, яку вони зможуть отримати з екрана свого лунота! Ну і, звичайно ж, істотно заощадити свій бюджет на купівлю нових трансдюсерів!

Кріплення трансд'юсера до регулятора STRONGER

Для кріплення датчика до регулятора вам необхідно просвердлити отвори в пластині регулятора, щоб вони відповідали розташуванню отворів кріплення трансд'юсера, як показано на малюнку нижче:

Після встановлення регулятора на корму човна вам необхідно спочатку виставити датчик згідно з рекомендаціями виробника лунота. Надалі вся регулювання та підлаштовування датчика до реальних умов відбуватиметься дистанційно з місця керування вашим катером.

Встановлення регулятора STRONGER

Встановлення регулятора відбувається за таким самим принципом, як і звичайне кріплення трансдюсера на корму човна, описаним в інструкції з експлуатації лунотом. Важливо, щоб регулятор і датчик ехолоту не грав за краї човна й у такий спосіб не створював додаткових перешкод у його роботі.

Керування регулятором STRONGER за допомогою виносної кнопки (версія LITE і PRO)

У базовому комплекті постачається виносна кнопка.

За допомогою неї ви зможете підняти й опустити трансд'юсер. Також ви зможете короткочасними натисканнями на клавішу підрегулювати датчик у потрібне вам положення, яке можна визначити за допомогою дуг риб на екрані. Але, на жаль, цей варіант не зовсім зручний, оскільки немає можливості візуального контролю положення датчика.

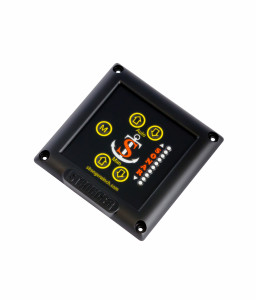

Керування регулятором STRONGER за допомогою панелі керування (тільки для PRO версії)
Як опція доступний комплект панелі та блока керування.

Короткочасним натисканням (1 сек.) на кнопки (MAN) ви можете домогтися регулювання кута нахилу датчика з точністю встановлення до 2 градусів за одне натискання на кнопку зі стрілочкою вгору або вниз. Це дасть змогу вам знайти оптимальне, найбільш прецизійне положення кута нахилу трансд'юсера, що відповідно допоможе отримати найточнішу інформацію на екрані вашого лунота.

Якщо ви рибочите поодинці або тією самою командою, і використовуєте практично одну й ту саму вагу вантажу та розміщуєте його в тих самих місцях, зберігаючи один і той же поздовжній дифферент човна, то за допомогою кнопки (M), за допомогою натискання й утримання в Упродовж 7-8 секунд, ви можете зафіксувати для себе так зване «любе положення» кута нахилу датчика трансд'юсера. У цьому разі ви завжди зможете повернутися до свого «любого положення» після будь-яких маніпуляцій із пристроєм, просто короткочасно (1 сек.), натиснувши на кнопку (М), і пристрій автоматично встановить датчик трансдюсера у ваше «любне положення», яке раніше було збережено в пам'ять. Навіть у разі вимкнення живлення від блока керування пристроєм, інформація про «любне положення» зберігається в його енергонезалежній пам'яті пристрою аж до наступної зміни вами цього «аматорного положення».

Пристрій не має аналогів у Світі. Компанія STRONGER має патентні права на цей винахід.

 Комплект постачання LITE/PRO

Регулятор

Lite /  Pro

Дроту для під'єднання

Да /  Да

Виносна кнопка

Да / Да

Кріплення

Да / Да

Панель керування

Немає/ Опція

Блок керування

Ні/ Опція

Комплект дротів для блока керування

Ні/ Опція

Інструкція

Да / Да

Гарантійний лист

Да / Да

 Технічні характеристики LITE/PRO

Осьове навантаження

100 n /  200 n

Струм під навантаженням

 150 ma /  250 ma

Струм без навантаження

45 mA / 75 mA

Напруга

12 v / 12 v

Швидкість підіймання — опускання

5 мм/c/ 3,5 мм/c

Первісне охолоджувальне середовище

воздух / воздух

Метод охолодження — пряма

вода — повітря / вода — повітря

Вага трансд'юсера

до 300 грамів/до 1000 грамів

Час безперервної роботи

2 хв/2 хв

Габаритні розміри регулятора

360 x 80 x 65 мм/ 360 x 80 x 65 мм

Габаритні розміри в пакованні

420 x 250 x 65 мм / 420 x 250 x 65 мм

Вага

1 кг / 1 кг

Гарантія

1 рік/1 рік

Номер моделі

RL 100 / RL 200
